Сигнализатор загазованности: как работает, где ставить и когда он обязателен

Сигнализатор загазованности — прибор, который круглосуточно измеряет концентрацию газа в помещении и при утечке включает сирену, световой сигнал и подаёт команду на клапан, перекрывающий газ. Ставится там, где есть газовая плита, котёл или водонагреватель: в квартирах, домах, котельных и кухнях общепита. Ниже — как он устроен, чем модели отличаются друг от друга и как его правильно смонтировать.

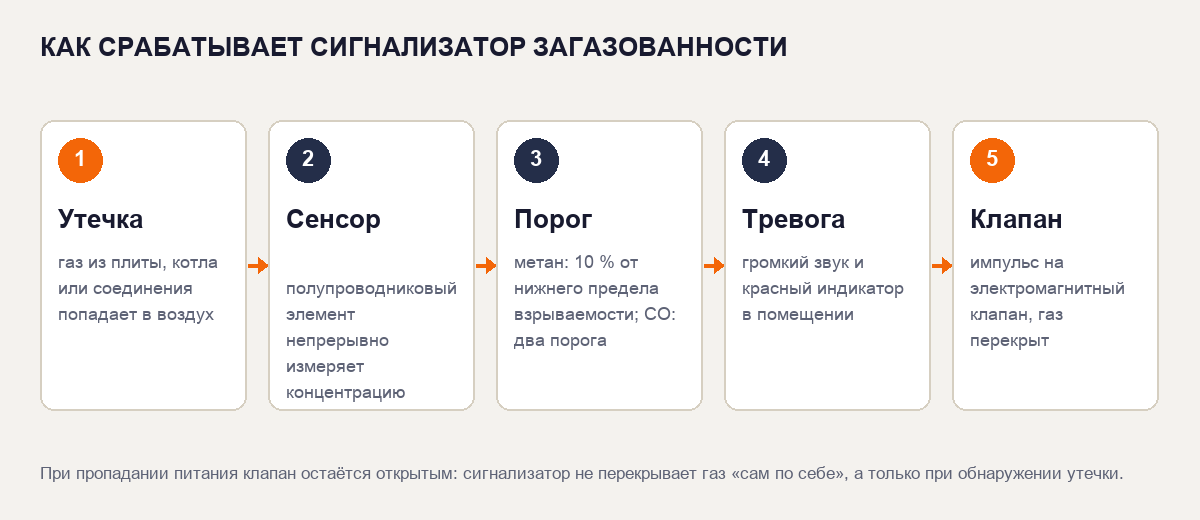

Как работает сигнализатор

Внутри прибора стоит полупроводниковый сенсор. При появлении газа его электрическое сопротивление меняется, электроника сравнивает сигнал с заводским порогом и, когда порог превышен, включает тревогу. Порог у бытовых приборов по метану — 10 % от нижнего концентрационного предела взрываемости, то есть тревога срабатывает задолго до того, как смесь станет взрывоопасной. Сработавший прибор шумит громко, красный индикатор виден из любой точки кухни.

Главное отличие сигнализатора от простого «датчика газа» из магазина электроники — выход на клапан. Сигнализаторы СЗ-1Аi и СЗ-3 совместимы с импульсными электромагнитными клапанами КЗЭУГ-А и КЗЭУГ-Б: при тревоге прибор подаёт импульс, клапан закрывается и остаётся закрытым до ручного взвода. Прибор при этом контролирует исправность электромагнита и кабеля, так что обрыв линии не останется незамеченным. При пропадании питания клапан остаётся открытым: прибор перекрывает газ только при реальной утечке, а не при каждом отключении света.

Метан или угарный газ: какой сигнализатор нужен

В разделе сигнализаторов загазованности два исполнения одного прибора производства «ЦИТ-Плюс»:

• СЗ-1Аi (СН₄) — одноканальный, только природный газ (метан). Подходит для кухни с плитой, где продукты сгорания уходят в атмосферу помещения в небольшом объёме, а главная опасность — утечка из соединений и незакрытая конфорка.

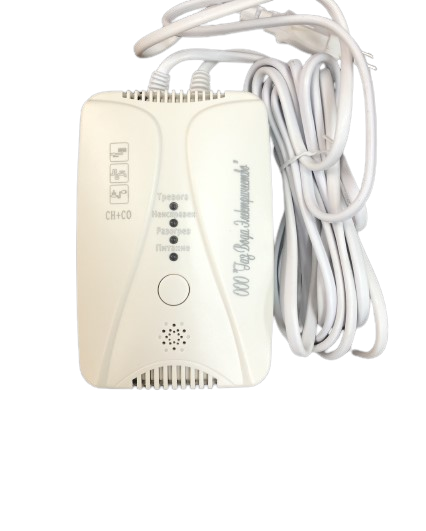

• СЗ-3(А) СН₄+СО — двухканальный: метан плюс угарный газ. Нужен везде, где есть горение с отводом дыма: котёл, колонка, духовой шкаф в маленьком помещении. Угарный газ образуется при плохой тяге или неполном сгорании, он не имеет запаха, и датчик метана его не видит.

Правило простое: есть только плита — достаточно СЗ-1Аi; есть котёл или колонка — берите СЗ-3. Оба исполнения стационарные, непрерывного действия, с диффузионной подачей контролируемой среды: воздух не прокачивается насосом, а сам доходит до сенсора, поэтому прибор не шумит и не требует обслуживания между заменами сенсора.

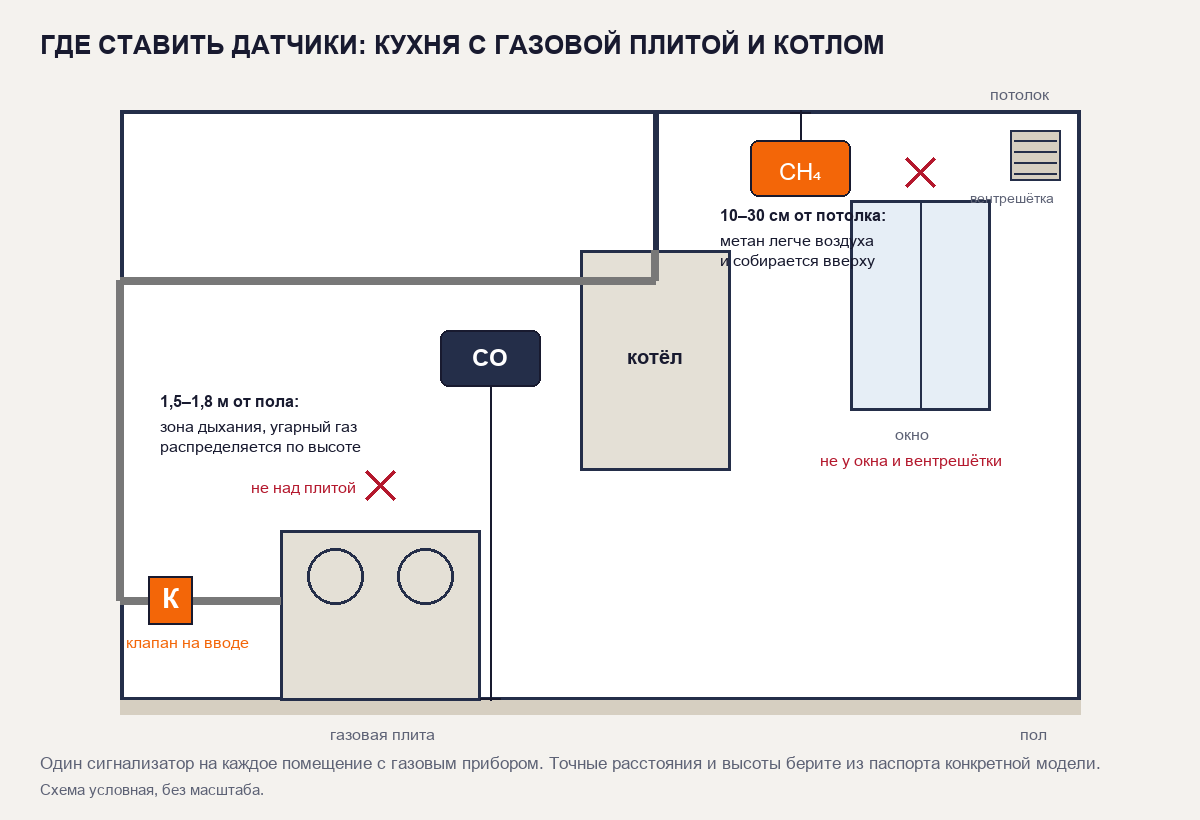

Где ставить датчик

Метан легче воздуха и собирается под потолком, угарный газ близок к воздуху по плотности и распределяется по высоте помещения. Отсюда правила размещения, которые повторяет паспорт любой модели:

• датчик метана — под потолком, обычно 10–30 см от него, в одном помещении с газовым прибором;
• датчик угарного газа — на высоте 1,5–1,8 м, в зоне дыхания;
• не над плитой и не рядом с духовкой: пар, жир и нагрев выводят сенсор из строя раньше срока;
• не у окна, форточки и вентиляционной решётки: сквозняк уносит газ от датчика, и утечка обнаруживается позже;
• один прибор на каждое помещение с газовым оборудованием, длинную кухню-гостиную считайте за два.

Точные расстояния до горелок, стен и потолка берите из паспорта конкретного исполнения: у разных моделей они немного расходятся. Схема выше условная и без масштаба.

Связка с клапаном и другими защитами

Сигнализатор без клапана — только оповещение. Чтобы газ действительно перекрывался, на вводе в помещение ставят электромагнитный клапан нормально открытого типа: в дежурном режиме он открыт, при импульсе от сигнализатора закрывается и удерживается закрытым механически, пока его не взведут вручную после устранения причины.

Не путайте эту связку с термозапорным клапаном КТЗ. КТЗ срабатывает от температуры при пожаре: плавкая вставка освобождает затвор, и подача газа прекращается без электричества. Электромагнитный клапан реагирует на утечку, КТЗ — на огонь. В газовых котельных обычно стоят оба: они закрывают разные сценарии и друг друга не заменяют.

Когда сигнализатор обязателен

Требования к обязательной установке задают действующие в Беларуси нормы проектирования газопотребления и технические условия газоснабжающей организации. На практике сигнализатор с клапаном требуют для помещений с газовым котлом или водонагревателем в жилых домах и квартирах, для котельных и для кухонь общепита. Для обычной кухни с плитой требование зависит от проекта и года постройки дома. Точный ответ по своему объекту получают у проектировщика или в газовой службе, а прибор в любом случае дешевле последствий утечки.

Обслуживание и срок службы

• Срок службы сигнализатора — 10 лет при замене сенсора через 5 лет: чувствительный элемент со временем деградирует, и заводской порог перестаёт соблюдаться.
• Раз в месяц нажмите кнопку «Тест» и убедитесь, что звук и индикация работают. Проверять баллончиком с газом или зажигалкой у датчика нельзя.
• Не закрашивайте прибор при ремонте и не закрывайте его мебелью: диффузионный сенсор должен свободно омываться воздухом.
• После срабатывания сначала проветрите и найдите причину, затем взведите клапан и снимите тревогу. Если прибор сработал без видимой причины дважды, вызывайте газовую службу.

Вопросы и ответы

Сигнализатор сработал, а запаха газа нет. Он сломан?

Не обязательно. Порог тревоги ниже той концентрации, при которой человек надёжно чувствует одорант, а угарный газ не пахнет вовсе. Проветрите помещение, проверьте краны и соединения, при повторном срабатывании вызовите газовую службу.

Можно ли поставить прибор самому?

Сам сигнализатор — это питание от сети и монтаж на стену, с этим справится электрик. Клапан на газопроводе врезает только газовая служба или организация с допуском, самостоятельно вмешиваться в газопровод нельзя.

Нужен ли клапан, если сигнализатор уже есть?

Без клапана прибор только сообщает об утечке. Пока никого нет дома, тревогу никто не услышит и газ продолжит идти. Клапан закрывает эту дыру.

Чем СЗ-3 отличается по цене и стоит ли переплачивать?

Двухканальный прибор дороже одноканального примерно вдвое, но он контролирует угарный газ, а это главная причина отравлений при неисправной тяге котла или колонки. Если есть горение с дымоходом, экономить здесь не стоит.

Сигнализатор питается от сети. Что будет при отключении света?

Прибор перестанет контролировать воздух до восстановления питания, клапан при этом останется открытым. Для объектов, где это критично, предусматривают резервное питание системы контроля.

Оба исполнения, СЗ-1Аi и СЗ-3(А), есть в каталоге со склада в Минске или под заказ, вместе с электромагнитными клапанами и КТЗ. Подобрать комплект под ваш объект поможет менеджер по телефону.
