Ящик для газового счётчика: как выбрать размер под L=110, L=200 и регулятор

Когда газовый счётчик или регулятор давления стоит на улице — на фасаде дома, на ограждении или на границе участка, — его закрывают металлическим ящиком. Ящик выглядит простой деталью, но ошибка в размере обходится дорого: прибор не помещается, дверца не закрывается, и ящик приходится менять. Ниже разбираем, как выбрать ящик под своё оборудование.

Зачем нужен ящик

Счётчик и регулятор рассчитаны на работу на открытом воздухе, но без защиты они стареют быстрее. Ящик решает сразу несколько задач:

• защищает от осадков — дождь и снег не попадают на счётный механизм, резьбовые соединения и мембрану регулятора;
• закрывает от солнца — корпус и табло счётчика меньше нагреваются и выгорают;
• уменьшает обмерзание — регулятору зимой труднее обрасти льдом, когда на него не попадает мокрый снег;
• защищает от ударов и посторонних — прибор сложнее случайно задеть, повредить или испортить.

Что есть в каталоге

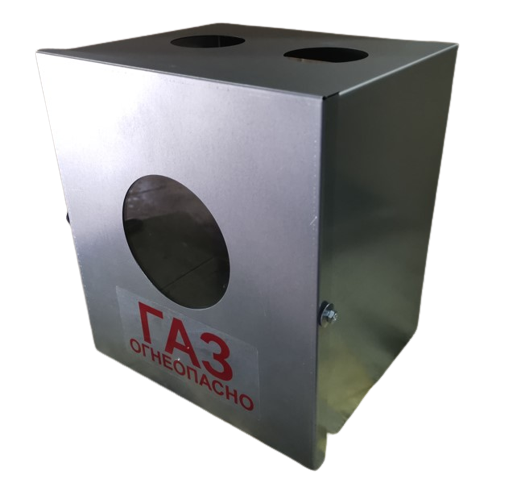

Металлический ящик для газового оборудования выпускает сама компания «Аркоис». Корпус из оцинкованного стального листа, установка наружная. Базовое исполнение без покрытия.

Исполнения отличаются тем, что стоит внутри:

1. Для счётчика L=110 — 240×270×180 мм.
2. Для счётчика L=200 — 350×280×200 мм.
3. Для счётчика с редуктором, угловой — 400×400×200 мм.
4. Для редуктора газа, линейный — 250×210×180 мм.

Что означает L=110 и L=200

L — межосевое расстояние счётчика: расстояние в миллиметрах между осями входного и выходного патрубков. Это главный размер, по которому счётчик встаёт в газопровод, и по нему же выбирают ящик.

L указано в паспорте счётчика и в его технических характеристиках. Если паспорта под рукой нет, расстояние можно измерить рулеткой между центрами двух патрубков сверху прибора.

Ящик выбирают не по «типу счётчика» и не по фото, а по межосевому расстоянию и габаритам конкретного прибора. Два счётчика одного типоразмера у разных производителей могут отличаться по высоте и глубине.

Как выбрать ящик: четыре шага

1. Определите, что будет внутри. Только счётчик, только регулятор или счётчик вместе с регулятором.
2. Для счётчика узнайте L. 110 мм — ящик 240×270×180, 200 мм — ящик 350×280×200.
3. Если в узле есть и счётчик, и регулятор, берите угловой ящик 400×400×200 мм: в нём оба прибора закрываются одним корпусом.
4. Сверьте габариты прибора с глубиной ящика. Глубина 180–200 мм — ограничение, которое чаще всего упускают. Измерьте, насколько прибор с кранами и фитингами выступает от стены, и оставьте запас, чтобы дверца закрывалась без усилия.

Линейный ящик 250×210×180 мм рассчитан только на редуктор газа — например, когда регулятор стоит отдельно от счётчика.

Монтаж

Ящик крепят к стене или опоре так, чтобы он не опирался на газопровод и не передавал на трубу свой вес. Трубы проходят через корпус без натяга и перекосов.

Прибор внутри должен оставаться доступным: к счётчику подходят снимать показания и проверять пломбы, к регулятору — настраивать и обслуживать. Поэтому ящик не зашивают наглухо и не загораживают. Монтаж счётчиков и регуляторов, их замену и опломбирование выполняет газоснабжающая организация или организация с допуском — ящик ставят в согласии с её требованиями.

Что ещё пригодится для узла учёта

• Газовый счётчик СГД — G4 и G6, в левом и правом исполнении.
• Регуляторы давления газа для дома ARD 10 / ARD 25 угловой / линейный
• Кран шаровый для газа перед счётчиком.

Коротко

• Ящик защищает счётчик и регулятор от осадков, солнца, обмерзания и ударов.
• Под счётчик ящик подбирают по межосевому расстоянию L: 110 или 200 мм.
• Счётчик вместе с регулятором закрывают угловым ящиком 400×400×200 мм, отдельный регулятор — линейным 250×210×180 мм.
• Перед заказом проверьте глубину: прибор с кранами должен помещаться с запасом.

Все исполнения ящиков для газового оборудования поставляем со склада в Минске или под заказ. Если не уверены в размере — пришлите фото узла или модель счётчика, поможем подобрать.
