КОП клапан обратный поворотный на PN 1,6-4,0 МПа
Обратные поворотные клапаны 19с и 19лс серий 76нж и 53нж на Ру16, 25 и 40 для воды, пара, газа и нефтепродуктов, Ду50–200. Со склада в Минске или под заказ.
Обратный поворотный клапан (КОП) пропускает поток в одну сторону и захлопывается, как только он меняет направление. Его ставят после насосов, на напорных линиях, перед узлами учёта и на вводах, чтобы при остановке насоса или разрыве трубы среда не пошла назад. В отличие от подъёмного, поворотный клапан имеет диск на оси и малое сопротивление, поэтому подходит для больших диаметров.
В разделе шесть исполнений на Ду50–200 из углеродистой стали с фланцами по ГОСТ 33259-2015:
- 19с76нж и 19лс76нж на Ру16 и Ру25
- 19с53нж и 19лс53нж на Ру40
Рабочие среды
вода, пар, природный газ, этан, пропан, бутан, нефть и нефтепродукты. Буквы «нж» означают уплотнение затвора из нержавеющей стали, «с» — корпус из углеродистой стали, «лс» — легированная сталь для низких температур.
Как выбрать:
- Ру не ниже максимального давления в линии с учётом гидроудара при закрытии
- Ду по трубопроводу; сужать проход перед обратным клапаном не стоит, вырастут потери
- Исполнение по стали: для наружной установки при отрицательных температурах берут 19лс, в тёплом помещении достаточно 19с
- Положение: поворотный клапан ставят на горизонтальном участке крышкой вверх или на вертикальном с потоком снизу вверх
Поставляем со склада в Минске или под заказ. Для насосных станций с частыми пусками уточните у менеджера вариант с демпфером или противовесом.
Товары
Клапан обратный 19лс53нж Ду50-200 Ру40
Цена по запросу
Клапан обратный 19лс76нж Ду50-200 Ру16
Цена по запросу
Клапан обратный 19лс76нж Ду50-200 Ру25
Цена по запросу
Клапан обратный 19с53нж Ду50-200 Ру40
Цена по запросу

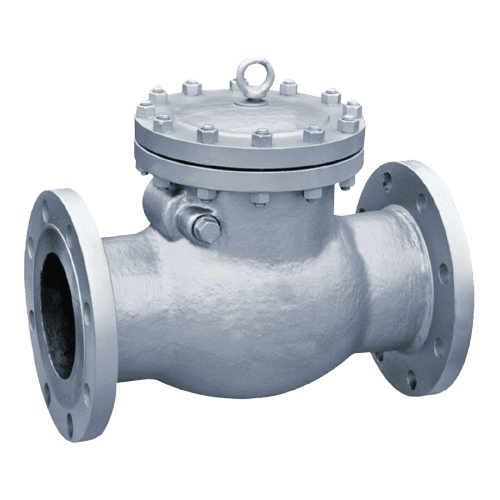

Клапан обратный 19с76нж Ду50-200 Ру16
Цена по запросу
Клапан обратный 19с76нж Ду50-200 Ру25
Цена по запросуЧто есть в разделе
| Товар | Ду | Ру | Позиций | Цена от |
|---|---|---|---|---|
| Клапан обратный 19лс53нж Ду50-200 Ру40 | 50 | 40 | 1 | по запросу |
| Клапан обратный 19лс76нж Ду50-200 Ру16 | 50 | 16 | 1 | по запросу |
| Клапан обратный 19лс76нж Ду50-200 Ру25 | 50 | 25 | 1 | по запросу |
| Клапан обратный 19с53нж Ду50-200 Ру40 | 50 | 40 | 1 | по запросу |
| Клапан обратный 19с76нж Ду50-200 Ру16 | 50 | 16 | 1 | по запросу |
| Клапан обратный 19с76нж Ду50-200 Ру25 | 50 | 25 | 1 | по запросу |
Вопросы и ответы
- Чем поворотный обратный клапан отличается от подъёмного?
- У поворотного затвор — диск на оси, он открывается потоком и почти не сопротивляется ему, поэтому подходит для Ду50 и больше. Подъёмный имеет золотник, движущийся вертикально, и ставится на малых диаметрах.
- Что значит 19с76нж и 19лс53нж?
- 19 — обратный клапан по таблице фигур, «с» — углеродистая сталь корпуса, «лс» — легированная сталь, 76 или 53 — номер модели, «нж» — уплотнение из нержавеющей стали.
- Можно ли ставить клапан на вертикальный трубопровод?
- Да, если поток направлен снизу вверх. При потоке сверху вниз диск не закроется под собственным весом.
- Какие Ду есть?
- Все модели раздела выпускаются на Ду50, 65, 80, 100, 125, 150 и 200. Нужный диаметр укажите в заявке.
- Подходит ли клапан для природного газа?
- Да, среды по паспорту включают природный газ, пропан, бутан и нефтепродукты. Для газа при отрицательных температурах выбирайте исполнение 19лс.
