Диэлектрические вставки (муфты) для газа
Вставка диэлектрическая
Латунные диэлектрические вставки для газопровода Ду15–50: м/р, р/р, ИМС и со сгоном. Защищают газовую трубу от токов утечки. Со склада в Минске или под заказ.
Цена ориентировочная — уточняйте

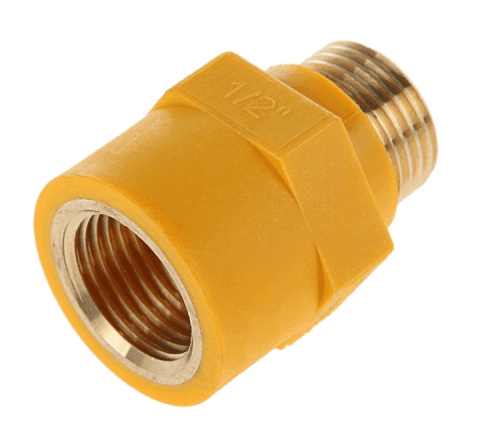

Вставка диэлектрическая — неразъёмное изолирующее соединение, предназначенное для предотвращения протекания тока через газопровод. Защищает от попадания электрического потенциала на газовую трубу при эксплуатации занулённых электрифицированных газовых приборов.
Изготавливается из латуни. Выпускается с присоединением от Ду15 (½″) до Ду50 (2″) в исполнениях м/р (наружная/внутренняя резьба) и р/р (наружная/наружная), в том числе ИМС и в варианте со сгоном. Применяется для природного газа (ГОСТ 5542-87) и сжиженного газа (ГОСТ 20448-90, ГОСТ Р 52087-2003). Установка регламентируется СП 42-101-2003.
Как выбрать
размер берётся по резьбе крана и подводки, для бытовых плит это обычно Ду15, для котлов Ду20 или Ду25. Тип резьбы подбирается так, чтобы вставка встала между запорным краном и гибкой подводкой без дополнительных переходников. Если участок собран жёстко и нет возможности вращать детали, берите исполнение со сгоном. Все исполнения поставляем со склада в Минске или под заказ.
Типоразмеры и цены
Цена ориентировочная — уточняйте- Цена за шт5,26 BYN
- Цена за шт6,14 BYN
- Цена за шт4,39 BYN
- Цена за шт5,62 BYN
- Цена за шт21,05 BYN
- Цена за шт21,05 BYN
- Цена за шт24,73 BYN
- Цена за шт19,31 BYN
- Цена за шт22,12 BYN
- Цена за шт30,84 BYN
| Наименование | Ду | Ру | Цена | ||
|---|---|---|---|---|---|
| Вставка диэлектрическая м/р Ду15 | 15 | — | 5,26 BYN | |
 | Вставка диэлектрическая м/р Ду20 | 20 | — | 6,14 BYN | |

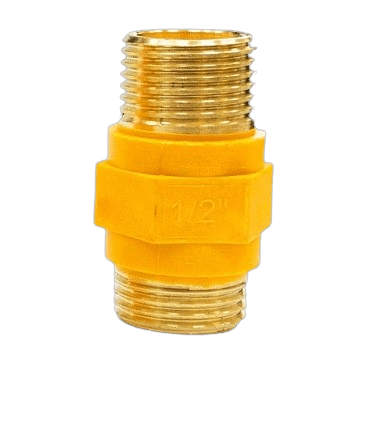

 | Вставка диэлектрическая р/р Ду15 | 15 | — | 4,39 BYN | |

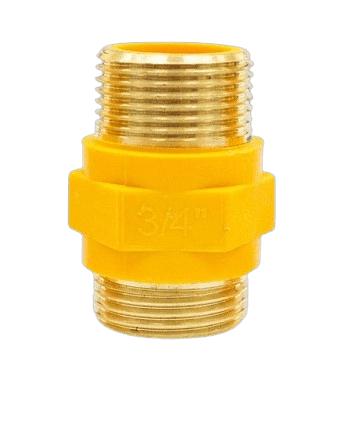

 | Вставка диэлектрическая р/р Ду20 | 20 | — | 5,62 BYN | |

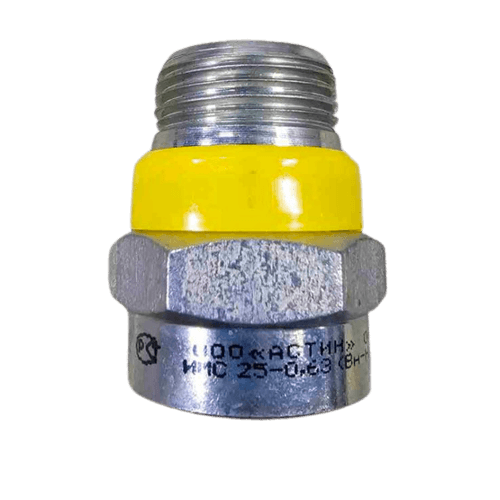

 | Вставка диэлектрическая ИМС м/р Ду25 | 25 | — | 21,05 BYN | |

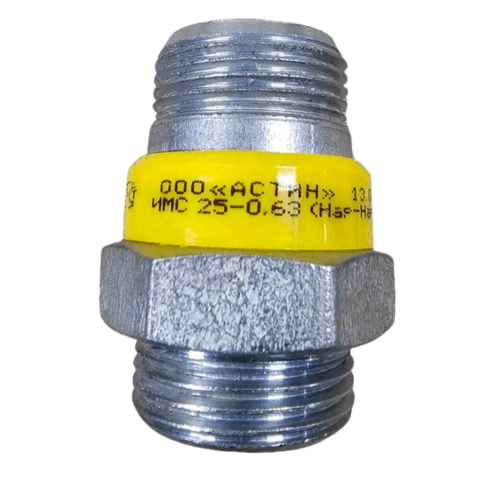

 | Вставка диэлектрическая ИМС р/р Ду25 | 25 | — | 21,05 BYN | |

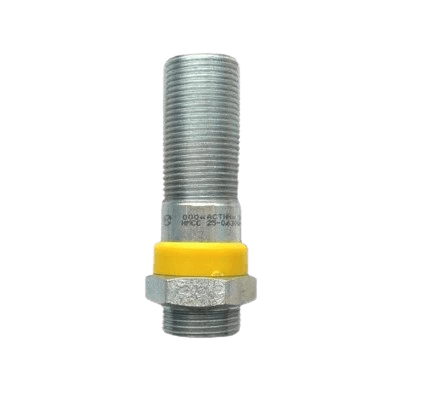

 | Вставка диэлектрическая (Сгон) р/р Ду25 | 25 | — | 24,73 BYN | |
 | Вставка диэлектрическая (Сгон) р/р Ду32 | 32 | — | 19,31 BYN | |
 | Вставка диэлектрическая (Сгон) р/р Ду40 | 40 | — | 22,12 BYN | |
 | Вставка диэлектрическая (Сгон) р/р Ду50 | 50 | — | 30,84 BYN |
Технические характеристики
| Размеры | Ду15 (½″) – Ду50 (2″) |
| Материал | латунь |
| Резьба | наружная/внутренняя (м/р) или наружная/наружная (р/р) |
| Исполнения | м/р, р/р, ИМС, со сгоном |
| Рабочая температура | -20…+100 °C |
| Назначение | защита газопровода от токов утечки |
Преимущества
- Электрическая изоляция газопровода
- Соответствие ГОСТ и СП
- Долговечность и надёжность
- Простота монтажа
- Не требует обслуживания
Вопросы и ответы
- Зачем нужна диэлектрическая вставка, если у прибора есть заземление?
- Именно у заземлённых и занулённых приборов ток при неисправности электропроводки ищет путь через газовую трубу. Вставка разрывает этот путь и защищает газопровод и резьбовые соединения от искрения и электрокоррозии.
- Где ставится вставка?
- Между запорным газовым краном на опуске и гибкой подводкой к прибору. Порядок установки описан в СП 42-101-2003, окончательное решение принимает газовая служба при подключении прибора.
- Чем отличаются исполнения м/р и р/р?
- м/р означает наружную резьбу с одной стороны и внутреннюю с другой, р/р наружную резьбу с обеих сторон. Выбор зависит от того, какая резьба на кране и на подводке.
- Какой размер брать для плиты и для котла?
- Ориентируйтесь на резьбу подводки: для бытовых плит это, как правило, Ду15 (½″), для котлов Ду20 (¾″) или Ду25 (1″). Если сомневаетесь, назовите модель прибора и крана, подберём.
- Можно ли использовать вставку на сжиженном газе?
- Да, вставка рассчитана на природный газ по ГОСТ 5542-87 и на сжиженный газ по ГОСТ 20448-90 и ГОСТ Р 52087-2003.
