Предохранительные клапаны СППК
Пружинные предохранительные клапаны СППК4Р и СППК5Р на Ру16 и Ру40, Ду25–150, для воды, пара, газа и нефтепродуктов. Со склада в Минске или под заказ.
Пружинный предохранительный клапан СППК защищает трубопровод, сосуд или котёл от превышения давления: когда сила давления на золотник превышает усилие пружины, клапан открывается и сбрасывает среду, а после снижения давления закрывается сам. Это последняя линия защиты после регуляторов и автоматики, поэтому его параметры считают, а не подбирают на глаз.
В разделе три модели из стали 20Л с фланцевым присоединением по ГОСТ 12815-80 и устройством ручного подрыва:

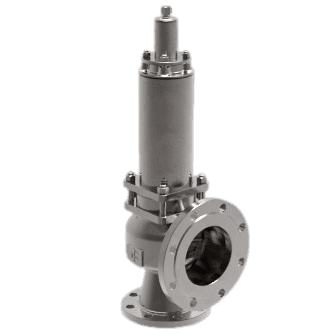

- СППК 17с6нж на Ру16, Ду50, 80, 100 и 150
- СППК 17с21нж на Ру40, Ду50, 80, 100 и 150
- СППК4Р 17с25нж на Ру40, Ду25
Обозначение СППК4Р или СППК5Р указывает конструктивную серию и рычаг подрыва. Среды: вода, пар, воздух, природный газ, нефтепродукты; температура от -40 до +425 °C.
Как выбрать:
- Давление настройки равно разрешённому давлению защищаемого оборудования; Ру клапана должно быть выше него
- Пропускная способность рассчитывается по максимальному аварийному расходу и определяет Ду; недостаточный Ду не спасёт сосуд
- Пружина подбирается под диапазон настройки, поэтому при заказе укажите давление срабатывания
- Ручной подрыв нужен там, где правила требуют периодической проверки без остановки оборудования
Поставляем со склада в Минске или под заказ. При заказе укажите среду, давление настройки и противодавление в сбросной линии.
Товары
Что есть в разделе
| Товар | Ду | Ру | Позиций | Цена от |
|---|---|---|---|---|
| Клапан предохранительный СППК 17с21нж | 50–150 | 40 | 4 | по запросу |
| Клапан предохранительный СППК 17с25нж | 25 | 40 | 1 | по запросу |
| Клапан предохранительный СППК 17с6нж | 50–150 | 16 | 4 | по запросу |
Вопросы и ответы
- Что означают 17с6нж и 17с21нж?
- 17 — предохранительный клапан по таблице фигур, «с» — сталь корпуса, 6 или 21 — номер модели (Ру16 и Ру40), «нж» — уплотнение из нержавеющей стали.
- Чем СППК4Р отличается от СППК5Р?
- Разные конструктивные серии: в этом ряду СППК5Р идёт на Ду100, СППК4Р на остальных диаметрах. Буква Р означает рычаг ручного подрыва.
- Как подобрать Ду предохранительного клапана?
- По расчёту пропускной способности на аварийный расход, а не по диаметру трубы. Расчёт ведут по методикам ГОСТ или правилам для сосудов под давлением.
- Можно ли использовать один клапан для пара и для газа?
- Конструктивно да, обе среды указаны в паспорте. Но настройка и пропускная способность считаются для конкретной среды, поэтому клапан заказывают под неё.
- Нужен ли ручной подрыв?
- Он позволяет проверить подвижность золотника без повышения давления. Для котлов и сосудов, подконтрольных надзору, такая проверка обязательна.
