Диэлектрическая вставка или ИФС: что нужно и где

Газовая труба проводит ток не хуже провода. Поэтому между газопроводом и тем, что к нему подключено, ставят изолирующие элементы. В квартире и доме это диэлектрическая вставка перед плитой или котлом, на сетях и вводах — изолирующее фланцевое соединение (ИФС). Задача у них одна, а место, размеры и способ монтажа разные. Разберём, что и где нужно.

Зачем газопроводу изоляция

Причин две, и обе связаны с током, которого в трубе быть не должно.

• Потенциал с прибора. Современный котёл, плита с электроподжигом или колонка подключены к электросети и занулены. При неисправности проводки потенциал попадает на корпус прибора, а с него на газовую трубу. Итог — искрение в резьбовых соединениях, ускоренная коррозия и риск воспламенения.
• Блуждающие токи. В земле текут токи от электротранспорта, соседних сооружений, систем катодной защиты. Подземный стальной газопровод собирает их и отдаёт там, где ток выходит из металла. В этих местах труба разрушается быстрее всего — это электрохимическая коррозия.

Изолирующий элемент разрывает электрическую цепь, но остаётся герметичным: газ проходит, ток нет.

Диэлектрическая вставка: бытовой уровень

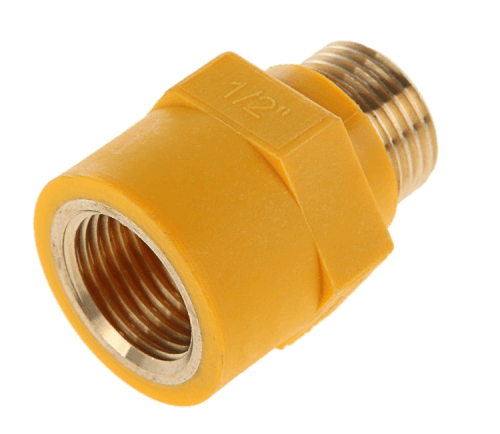

Диэлектрическая вставка (её ещё называют изолирующей муфтой) — небольшая латунная деталь на резьбе. Её место — между запорным краном на опуске и гибкой подводкой к прибору. Так прибор электрически отделён от стояка и от всего газопровода дома.

Вставка неразъёмная: внутри корпуса стоит изолятор, разбирать её не нужно и нельзя. Обслуживания она не требует.

Как выбрать исполнение

Тип резьбы подбирают так, чтобы вставка встала между краном и подводкой без дополнительных переходников. Каждый лишний переходник — ещё одно резьбовое соединение, которое может потечь.

• м/р — наружная резьба с одной стороны и внутренняя с другой. Удобно, когда на кране одна резьба, а на подводке другая.
• р/р — наружная резьба с обеих сторон.
• ИМС — изолирующее муфтовое соединение на Ду25, в исполнениях м/р и р/р.
• Со сгоном — для участков, где трубу нельзя вращать. Сгон позволяет вставить деталь в уже собранную жёсткую линию. Есть на Ду25, Ду32, Ду40 и Ду50.

Как выбрать Ду

Размер берут по резьбе крана и подводки. Ориентиры:

• бытовая плита — обычно Ду15 (½″);
• котёл — Ду20 (¾″) или Ду25 (1″);
• газопровод дома покрупнее — Ду32 (1¼″), Ду40 (1½″), Ду50 (2″) в исполнении со сгоном.

Весь ряд — в разделе диэлектрических вставок: десять исполнений от Ду15 (½″) до Ду50 (2″). Вставка подходит и для природного, и для сжиженного газа.

ИФС: сети, вводы, ГРП

Изолирующее фланцевое соединение решает ту же задачу в масштабе трубопровода. Его ставят:

• там, где подземный или подводный участок выходит на поверхность;
• на вводах в ГРП и котельные;
• на границах зон электрохимической защиты.

Катодная защита держит под защитным потенциалом только свой участок. ИФС отделяет этот участок от остальной сети, чтобы защитный ток не уходил на соседние трубы и заземлённое оборудование.

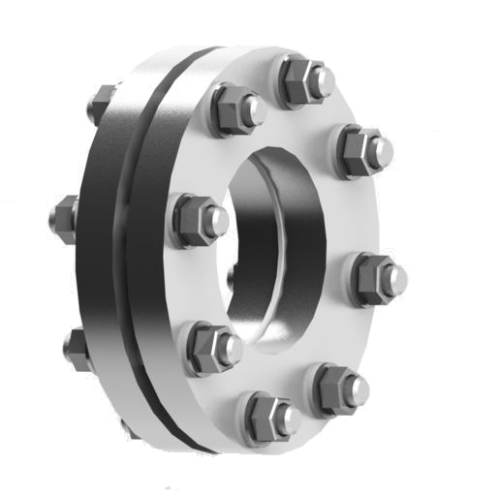

Конструкция — два или три стальных фланца, между ними диэлектрические прокладки, болты изолированы втулками и шайбами. Узел приходит собранным, на объекте его не разбирают, а вваривают в линию целиком. Трёхфланцевое исполнение выбирают там, где нужна замена прокладок без вырезки участка. Рабочие среды — природный газ, вода, нефтепродукты.

Как выбрать ИФС

1. Ду равен диаметру трубопровода. В каталоге ИФС есть Ду20, 25, 32, 40, 50, 80, 100, 150 и 200.
2. Давление должно соответствовать классу трубопровода — при заказе укажите Ру.
3. Место установки. Для подземной прокладки уточните исполнение с защитой стыка, для надземной достаточно стандартного.
4. Количество фланцев — два или три, в зависимости от того, нужна ли замена прокладок.

Если проект предусматривает контрольно-измерительный пункт, его выводы обычно подключают рядом с ИФС, и комплект удобно заказать вместе.

Что где ставить

• Плита, котёл, колонка в квартире или доме — вставка на резьбе, перед прибором.
• Ввод газопровода в здание, ГРП, котельная, выход трубы из земли — ИФС на фланцах, по проекту.

Одно другое не заменяет. ИФС на вводе не защищает от потенциала с конкретного прибора, а вставка перед котлом не решает вопрос блуждающих токов на подземном участке.

Типичные ошибки монтажа

• Вставку ставят до крана. Её место — после запорного крана, между краном и подводкой. Иначе при замене вставки придётся перекрывать газ выше по стояку.
• Собирают цепочку из переходников. Правильнее подобрать исполнение м/р или р/р под конкретные резьбы.
• Крутят трубу там, где её крутить нельзя. На жёстко собранном участке берите вставку со сгоном, а не расшатывайте соседние соединения.
• Шунтируют изоляцию. Металлический хомут, перемычка заземления или кронштейн, соединяющие трубу по обе стороны вставки или ИФС, сводят её работу к нулю.
• Пытаются разобрать ИФС перед вваркой. Стандартный узел рассчитан на монтаж целиком. Если прокладки придётся менять, сразу закладывайте трёхфланцевое исполнение.

Окончательное решение о месте установки вставки принимает газовая служба при подключении прибора, для ИФС — проект.

Коротко

• Изоляция нужна, чтобы по газопроводу не шёл ток: ни с занулённого прибора, ни блуждающий из земли.
• Диэлектрическая вставка — резьбовая, бытовая, ставится между краном и подводкой к прибору, Ду15 (½″)–Ду50 (2″).
• ИФС — фланцевое, вваривается в трубопровод на вводах, в ГРП, на выходе из земли, Ду20–Ду200.
• Исполнение вставки выбирают по резьбам крана и подводки, сгон — для жёстких участков.
• Все позиции со склада в Минске или под заказ.

Подобрать вставку или ИФС можно в каталоге. Если сомневаетесь в исполнении или размере, позвоните в отдел продаж: назовите модель прибора, крана или Ду трубопровода — подберём.
