Задвижку 30с41нж часто считают одной моделью, но в нашем каталоге она представлена двумя исполнениями: обычным, для воды, пара и нефтепродуктов, и газовым, для природного газа. Внешне они похожи, а подбирать их нужно по-разному. Ниже разбираем, что означает маркировка, где ставят газовую задвижку и на что смотреть при выборе.
Что означает маркировка 30с41нж
Маркировка читается слева направо:
- 30 — тип арматуры, задвижка;
- с — материал корпуса, сталь;
- 41 — номер модели;
- нж — уплотнительные поверхности из нержавеющей стали.
Приписка Ру16 означает номинальное давление 1,6 МПа (16 кгс/см²). Для сравнения, у чугунной 30ч6бр буква «ч» означает серый чугун, а «бр» — уплотнение из латуни или бронзы.
По конструкции 30с41нж — клиновая задвижка с выдвижным шпинделем. Затвор в форме клина опускается поперёк оси трубы и прижимается к наклонным сёдлам. В открытом положении клин целиком уходит вверх, проход остаётся свободным, и задвижка почти не добавляет сопротивления потоку. Управление ручное, маховиком, присоединение к трубопроводу фланцевое.
Где применяют газовую задвижку

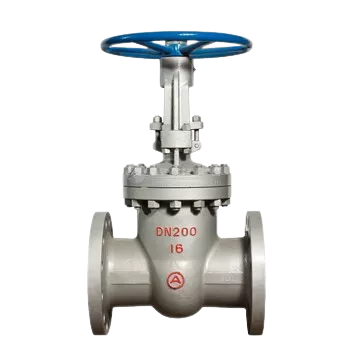

Задвижка 30с41нж (ГАЗ) рассчитана на природный газ. Её ставят как запорную арматуру на газопроводах среднего давления: на вводах, магистральных участках, отводах к котельным и промышленным потребителям — там, где участок нужно надёжно отсечь и где важен полный проход.
Климатическое исполнение У1 и допустимая температура окружающей среды от −40 до +45 °C позволяют устанавливать задвижку на открытом воздухе, а не только в помещении. Для наружных газовых сетей это одно из главных условий выбора.
Газовое исполнение и обычное: в чём разница
По данным каталога модели различаются так:
- Рабочая среда. Газовое исполнение заявлено для природного газа. Обычная 30с41нж — для воды, пара, нефти, масел и нефтепродуктов, газ в её перечне сред не указан.
- Ряд диаметров. Газовая задвижка есть в размерах Ду50, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300 и Ду400. Обычная — Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300 и тд.
- Условия установки. Для газового исполнения указаны климатическое исполнение У1 и диапазон температуры окружающей среды. В описании обычной модели таких данных нет.
Общее у них — стальной корпус, уплотнение из нержавеющей стали, Ру16, фланцы, выдвижной шпиндель и температура среды до +425 °C.
Отличия в комплектации и испытаниях газовой партии уточняйте по паспорту конкретного изделия.
Главное правило простое: на газопровод ставят задвижку газового исполнения, даже если обычная 30с41нж подходит по Ду и Ру. Среда в паспорте должна совпадать с той, что идёт по трубе.
Сталь или чугун: почему не 30ч6бр
Чугунная задвижка 30ч6бр дешевле и легче, но по каталогу она предназначена только для воды и пара с температурой до +225 °C. Газ в её перечне сред не значится.
Есть и конструктивные причины. У 30ч6бр параллельный двухдисковый затвор и класс герметичности D, который допускает нормированную протечку в закрытом положении. На воде это часто не критично, на газе — неприемлемо. Кроме того, серый чугун хуже переносит ударные нагрузки и напряжения от трубопровода, чем литая сталь, поэтому для наружных и ответственных участков выбирают стальную арматуру.
Итог: для водоснабжения и отопления внутри зданий чугунная 30ч6бр — разумный выбор, для газа — только стальная задвижка газового исполнения.
Как выбрать Ду
Ду задвижки выбирают по трубопроводу, на который она встаёт: условный проход арматуры должен совпадать с проходом трубы и ответных фланцев. Уменьшать Ду «на всякий случай» не стоит — теряется главное преимущество задвижки, свободный проход.
Перед заказом проверьте:
- Ду трубы и фланцев на участке.
- Давление в газопроводе: Ру16 должно быть не ниже рабочего, с запасом.
- Место установки: в помещении или на улице.
- Свободное место над задвижкой: шпиндель выдвижной и при открытии поднимается над маховиком.
Монтаж и эксплуатация
Задвижку монтируют между фланцами без перекосов, чтобы трубопровод не нагружал корпус. Предпочтительно ставить её на горизонтальном участке шпинделем вверх.
Задвижка — запорная арматура. Она работает в двух положениях: полностью открыта или полностью закрыта. Регулировать ею расход нельзя: в промежуточном положении поток размывает клин и сёдла, и затвор быстро теряет герметичность. Для регулирования используют другую арматуру.
Выдвижной шпиндель удобен тем, что положение затвора видно снаружи: по выступающей части шпинделя понятно, открыта задвижка или закрыта. При наружной установке резьбу шпинделя стоит держать чистой и смазанной, чтобы маховик не закисал.
Коротко
- 30с41нж — стальная клиновая задвижка Ру16 с уплотнением из нержавеющей стали и выдвижным шпинделем.
- Для природного газа есть отдельное исполнение 30с41нж (ГАЗ), Ду50–400, климатическое исполнение У1.
- Обычная 30с41нж заявлена для воды, пара и нефтепродуктов, чугунная 30ч6бр — только для воды и пара; на газ их не ставят.
- Ду выбирают по трубе, задвижку держат только полностью открытой или полностью закрытой.
Подобрать нужный Ду можно в разделе задвижек: все позиции есть со склада в Минске или под заказ. Если сомневаетесь, какое исполнение подходит для вашего участка, позвоните в отдел продаж — инженеры помогут с выбором.
