Комплектация переходов магистральных трубопроводов

Комплектующие переходов трубопроводов «труба в трубе»: герметизирующие манжеты, опорные кольца ОНК и ПМТД, укрытия УЗМГ. Со склада в Минске или под заказ.

Назад: Каталог

При переходе магистрального трубопровода под автомобильной или железной дорогой рабочую трубу протягивают в защитный кожух (футляр). Чтобы труба не ложилась на кожух, а межтрубное пространство не заполнялось грунтом и водой, нужен набор комплектующих: опорные кольца принимают нагрузку и центрируют трубу, манжеты герметизируют торцы кожуха, укрытия защищают манжеты при засыпке. Все эти изделия собраны в одном разделе и подбираются по паре диаметров труба × кожух.

В разделе:

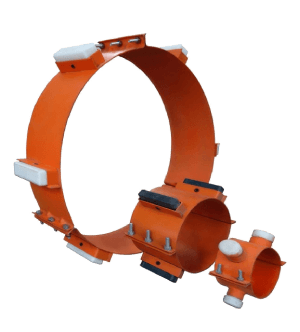

Опорно-направляющие кольца ОНК для труб Ду57–377 из износостойкого композита или полиэтилена, работают и как диэлектрические изоляторы
Опорные кольца ПМТД Тип I с полиамидными опорами скольжения для труб 57–219 мм и кожухов 219–530 мм, рассчитаны на протяжку до 200 м

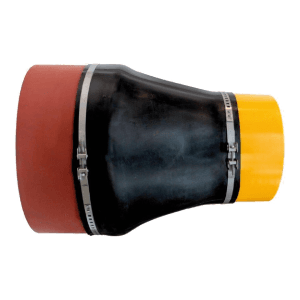

Манжеты герметизирующие МГП для труб Ду57–377 из морозостойкой резины, диапазон от -40 до +60 °C

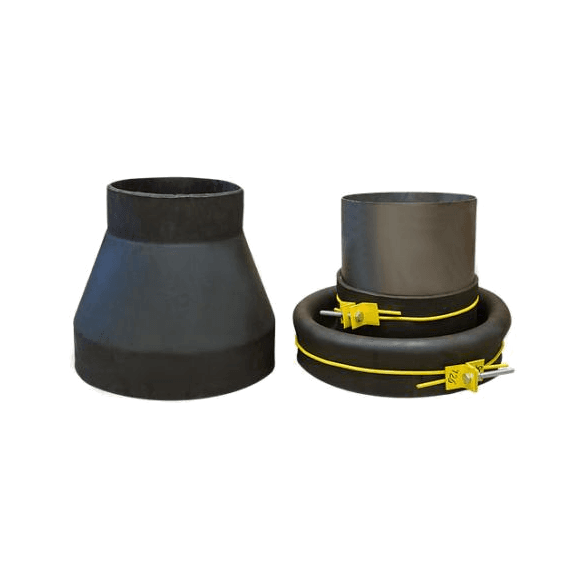

Манжеты конусные ПМТД-Н и ПМТД-Р типоразмеров от 57×325 до 219×530 мм; исполнение Р разъёмное, для ремонта на действующей линии
Манжеты резинотканевые армированные, Ду57–377, для агрессивных сред и морозов до -60 °C

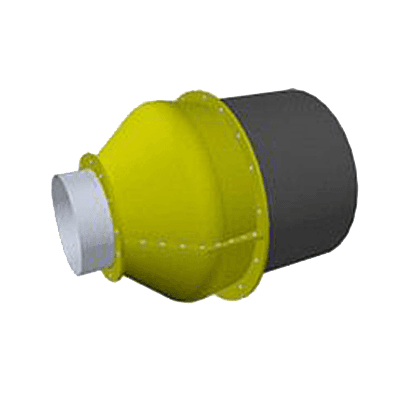

Укрытия УЗМГ стеклопластиковые, от 108-273 до 219-426, защищают манжету от скального грунта

Как выбрать

Исходные данные: наружный диаметр рабочей трубы, диаметр кожуха, длина перехода и характер грунта. Кольца берут по обоим диаметрам с шагом, заданным проектом; манжету по той же паре размеров; при длинной протяжке предпочтительны кольца ПМТД с опорами скольжения. Разъёмную манжету ПМТД-Р выбирают, если переход уже эксплуатируется. Для скального грунта добавляют укрытие УЗМГ.

Поставляем со склада в Минске или под заказ. Размеры вне таблиц, в том числе для труб до 1420 мм, изготавливаются по заявке.
