Опорно-направляющие кольца (ОНК)

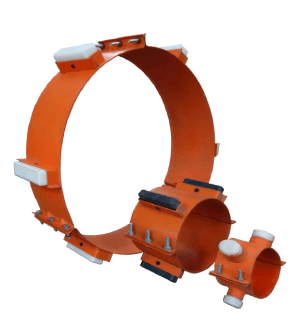

Опорно-направляющее кольцо (ОНК)
Кольца ОНК центрируют трубопровод в защитном кожухе на переходах под дорогами и изолируют трубу от футляра. Ду57–377 со склада в Минске, до 1420 мм под заказ.
Опорно-направляющее кольцо (ОНК) для трубопроводов (ДУ57–ДУ377)
Типоразмеры и цены
Цена ориентировочная — уточняйте- Цена по запросу
- Цена по запросу
- Цена по запросу
- Цена по запросу
- Цена по запросу
- Цена по запросу
- Цена по запросу
- Цена по запросу
- Цена по запросу
- Цена по запросу
- Цена по запросу
- Цена по запросу
| Наименование | Ду | Ру | Цена | ||
|---|---|---|---|---|---|
 | Опорно-направляющее кольцо (ОНК) 108 | — | — | Цена по запросу | |
| Опорно-направляющее кольцо (ОНК) 114 | — | — | Цена по запросу | |
| Опорно-направляющее кольцо (ОНК) 133 | — | — | Цена по запросу | |
| Опорно-направляющее кольцо (ОНК) 159 | — | — | Цена по запросу | |
| Опорно-направляющее кольцо (ОНК) 168 | — | — | Цена по запросу | |
| Опорно-направляющее кольцо (ОНК) 219 | — | — | Цена по запросу | |
| Опорно-направляющее кольцо (ОНК) 273 | — | — | Цена по запросу | |
| Опорно-направляющее кольцо (ОНК) 325 | — | — | Цена по запросу | |
| Опорно-направляющее кольцо (ОНК) 377 | — | — | Цена по запросу | |
| Опорно-направляющее кольцо (ОНК) 57 | — | — | Цена по запросу | |
| Опорно-направляющее кольцо (ОНК) 76 | — | — | Цена по запросу | |
| Опорно-направляющее кольцо (ОНК) 89 | — | — | Цена по запросу |
Краткое описание
Опорно-направляющие кольца (ОНК) предназначены для строительства и ремонта подземных переходов стальных трубопроводов, проложенных в защитном кожухе (футляре) методом «труба в трубе» под автомобильными и железными дорогами, тоннелями и другими инженерными сооружениями. Кольца принимают нагрузку трубопровода и передают её на кожух, защищая трубу от повреждений. Также они выполняют роль скользящих элементов при монтаже и диэлектрического изолятора при эксплуатации. Изготавливаются из прочных, износостойких материалов, устойчивых к деформациям и перепадам температур.
Технические характеристики
| Диаметры трубопровода | от 57 до 1420 мм (в карточке — модели ДУ57–ДУ377) |
| Материал | высокопрочный износостойкий композит или полиэтилен высокой плотности (в зависимости от исполнения) |
| Метод установки | в защитный кожух (футляр) |
| Температура эксплуатации | от -40 °C до +50 °C |
| Назначение | распределение нагрузки трубопровода, защита от повреждений, обеспечение скольжения при монтаже, диэлектрическая изоляция |
| Область применения | нефтегазопроводы, водопроводы, продуктопроводы, конденсатопроводы |
| Монтаж | метод «труба в трубе» под авто- и ж/д дорогами |
| Срок службы | до 50 лет (при соблюдении условий эксплуатации) |
Преимущества
- Защита трубопровода от механических повреждений и нагрузок
- Обеспечение плавного монтажа благодаря скользящей конструкции
- Выполнение функции диэлектрического изолятора
- Совместимость с трубопроводами разных диаметров
- Устойчивость к температурным перепадам от -40 до +50 °C
- Длительный срок эксплуатации и отсутствие деформаций
Вопросы и ответы
- Зачем нужны кольца, если труба и так лежит в кожухе?
- Без колец труба ложится на дно футляра, стирает изоляцию, а через контакт металла с металлом идёт коррозионный ток. Кольцо держит зазор, распределяет нагрузку и электрически разделяет трубу и кожух.
- Чем ОНК отличается от опорного кольца ПМТД Тип I?
- ОНК — кольцо из композита или полиэтилена для центровки и скольжения. ПМТД Тип I — разъёмные полукольца на болтах с полиамидными опорами для протаскивания трубопровода в кожух длиной до 200 м.
- Сколько колец ставить на переход?
- Количество определяет проект по длине кожуха, диаметру и весу трубы; кольца ставят с равным шагом по всей длине протаскиваемого участка.
- Какие диаметры доступны?
- Стандартные исполнения на трубы 57–377 мм; кольца на трубопроводы до 1420 мм изготавливаются под заказ.
- Какой срок службы?
- По данным производителя — до 50 лет при соблюдении условий эксплуатации; материал не корродирует и не деформируется под нагрузкой.
- Как получить цену?
- Отправьте заявку с диаметрами трубы и кожуха и количеством колец — менеджер рассчитает стоимость и сроки.
