Стекла Клингера
Рифленые закаленные водоуказательные стекла
Рифленые закаленные водоуказательные стекла (Стекла Клингера) предназначены для контроля уровня воды в паровых котлах с давлением не более 3,5МПа(35 кгс/см²). В других средах рифленые стекла применяются при давлении не более 4,0Мпа(40 кгс/см²) и температуре не более 400ºС. Стекла производятся из термически закаленного боросиликатного стекла. Они очень стойкие и обеспечивают четкое считывание показаний, на всей поверхности.
Рифленые стекла для указателей уровня имеют плоскую полированную смотровую поверхность и призматические (угол 90ºC) риски с противоположной стороны (со стороны указателя уровня). Через призматические углубления жидкость видится темной, а пар светлой областью. Предельные отклонения в размерах стекол по ГОСТ 1663-81 составляют: по длине (L) ― 1,5 мм, по ширине (B) ― 1 мм, по высоте (S) ― 1 мм. Кривизна смотровой и противоположной поверхности стекла не должна превышать 0,2 мм при длине стекла до 190 мм и 0,3 мм при длине стекла свыше 190 мм. Кривизна боковой поверхности стекла не должна превышать 2 мм. Стекло должно быть термически стойким и выдерживать перепад температуры в 220 º С. Стекла должны быть бесцветными. Допускается голубоватый, зеленоватый или желтоватый оттенки стекла, если они не снижают коэффициента направленного пропускания света (для рифленых стекол светопропускание не нормируется). При монтаже стекол в указатели уровня применяются прокладки из уплотнительных материалов.

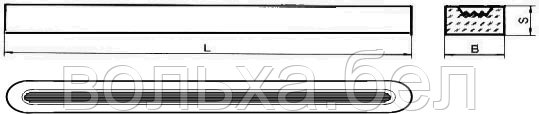

Основные размеры стекл.
| Номер | L, мм | В, мм | S, мм | Масса, кг |
|---|---|---|---|---|
| 0 | 95 | 34 | 17 | 0,110 |
| 1 | 115 | 34 | 17 | 0,132 |
| 2 | 140 | 34 | 17 | 0,162 |
| 2 (Германия) | 140 | 34 | 17 | 0,162 |
| 3 | 160 | 34 | 17 | 0,195 |
| 4 | 190 | 34 | 17 | 0,228 |
| 5 (Германия) | 220 | 30 | 17 | |
| 5 | 220 | 34 | 17 | 0,264 |
| 6 | 250 | 34 | 17 | 0,301 |
| 6 (Германия) | 250 | 30 | 17 | 0,300 |
| 6 (Германия) | 250 | 34 | 17 | 0,301 |
| 7 | 280 | 34 | 17 | 0,338 |
| 7 (Германия) | 280 | 34 | 17 | 0,338 |
| 7 (Германия) | 280 | 30 | 17 | 0,338 |
| 8 | 320 | 34 | 17 | 0,387 |
| 9 | 340 | 34 | 17 | 0,410 |
| 10 | 370 | 34 | 17 | 0,500 |
Предельные отклонения по ГОСТ: по L -1,5мм, по B -1,0мм, по S ±1,0
- Смотровая поверхность рифленого стекла должна быть полированной, а противоположная ― шлифованной с четырьмя рисками.
- Стекла должны быть бесцветными. Допускается голубоватый, зеленоватый или желтоватый оттенки стекла, если они не снижают коэффициента направленного пропускания света. (Для рифленых стекол светопропускание не нормируется).
- Степень закалки стекол должна быть 865 ± 55 нм/см.
- Стекла должны быть термически стойкими и выдерживать перепад температуры 220 град. С.
- Кривизна смотровой и противоположной ей поверхности стекла не должна превышать 0,2 мм при длине стекла до 190 мм и 0,3 мм при длине стекла свыше 190 мм.
- Кривизна боковой поверхности стекла не должна превышать 2 мм.
